 我非常幸運最近手頭上有一個WPS500X壓力傳感器，并且想馬上使用它。我不用等好久，因?yàn)槲艺业揭粋�(gè)完美的理由使用它：可變噴嘴渦輪（VNT）增壓控制。
看似最近才興起可變噴嘴渦輪和機械渦輪增壓的應用，實際上它們的出現比大部分人意識到的要更久。第一次引入的批量生產，可追溯到1980年代。簡單的廢氣門轉換來自渦輪的廢氣，VNT單元以不同的方式控制增壓傳遞。廢氣渦輪周圍安裝有可移動葉片，這些葉片可以改變廢氣撞擊渦輪的速度，隨后改變進氣口產生的壓力。
安裝廢氣門的一些好處是降低渦輪遲滯，在低負載下增加增壓傳遞，且更大地不依賴發動機轉速／負載。這也繼承了廢氣循環（EGR）的好處，因?yàn)榕艢獗硥菏荲NT工作原理直接產生的結果，所以很容易地理解為什么這種新設計被采納了。然而，這種技術并非沒有瑕疵。用了幾年后（特別是省油的司機使用），碳堆積在葉片裝置周圍導致它不能動，從而讓增壓偏離正常。
突出VNT渦輪可疑的故障，是個相對直截簡單的任務，且這個故障查找由解碼器占了主導。它能告知技師多種與增壓控制的參數，幫助決定檢測方案應該注意的地方。不要忘記讀取記錄在發動機控制模塊里的診斷故障代碼（DTC）所指示的故障。這很少需要用到Pico汽車示波器——到目前為止。
大多情況下，最普遍的癥狀是這些VNT單元處于過增壓狀態，這可被ECM識別到，記錄下合適的診斷故障代碼，隨后汽車切換到“跛行模式”（即保護模式，當出現故障時，執行預先存儲的備用程序，以確保設備繼續運行）。循環幾次將鑰匙打開和關閉通常會恢復動力，直到出現下一次故障事件為止。在得出任何結論前，ECM控制電路必須首先檢測和查驗。

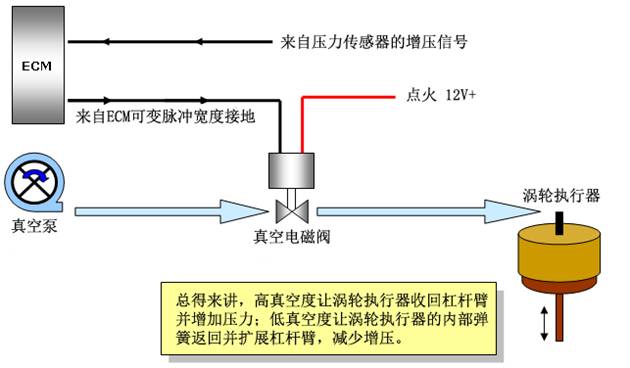

檢測方案在理論上非常簡單：在電磁閥輸出管道上接上真空計，我們就可以測量渦輪執行器上的負壓力。當達到所需求增壓水平（通常是2.0 bar 包括大氣壓），我們期望ECM釋放和調節應用在執行器上的壓力，同時維持上適當?shù)脑鰤核健?strong>然而，如果真空壓力正常下降，增壓水平卻繼續升高，說明有問題。在這個檢測方案之前我就喜歡這樣的壓力完整性檢測，因?yàn)樗屛覀兛吹娇刂齐娐方K端正在發生什么。它也是控制電路的累加結果，且能在一次測試中排除幾個檢查。

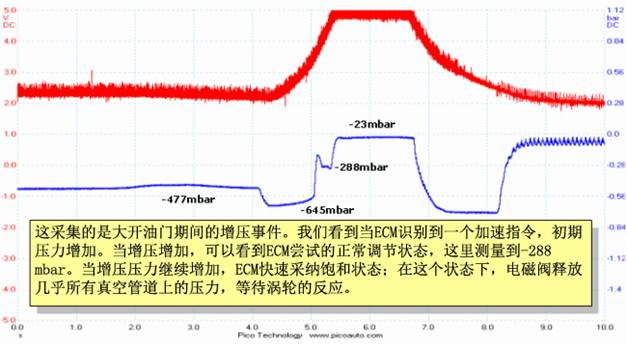

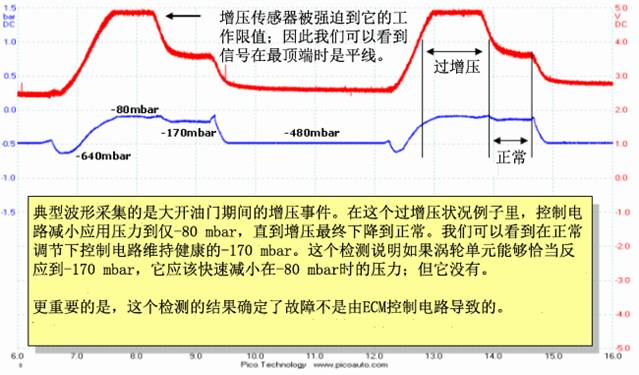

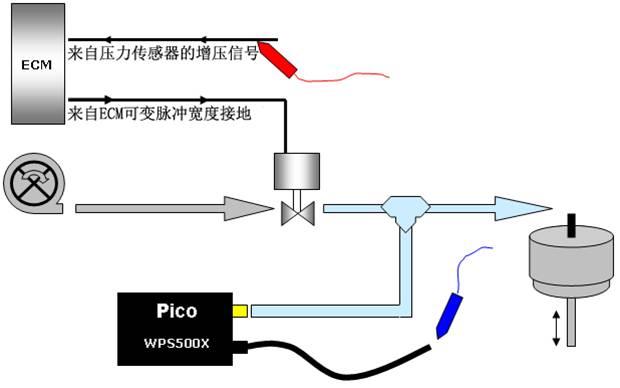

執行這個檢測總是有點困難，要一只眼盯著實時的增壓，另一只眼盯著真空表，另外要一個同事來開車。噢，且沒有故障事件的記錄。這里我發現WPS500X壓力傳感器讓過程更簡單。在路試前接上WPS500X壓力傳感器并設置Pico汽車示波器記錄數據是非常簡單、快速，且能提供一個與增壓控制即時相關的原因及影響的記錄。
VW Golf 2003 1.9 TDI
Volvo S80 2005 2.4 D5

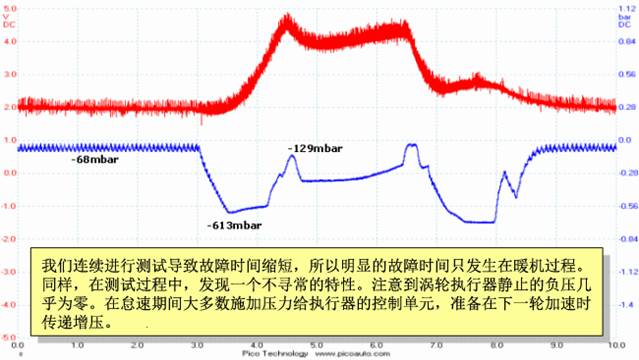

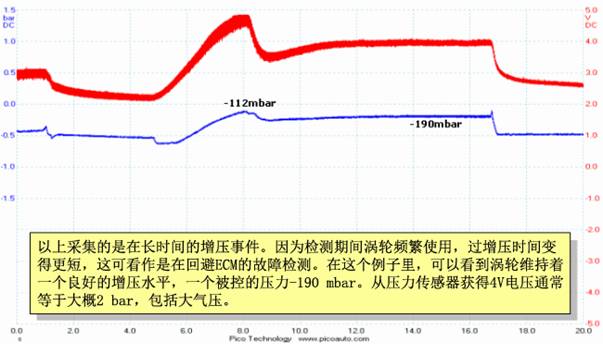

通過這種方法我已經收集了幾個故障，發現在兩個案例里VNT機械裝置傾向于在冷的發動機溫度下出現故障。一旦渦輪運行幾次，故障的發生就變得很少了。當然這要取決于故障的嚴重程序。
有了這樣的測量記錄，預期的結果將是拆卸渦輪。這個方法到止已找出了電磁閥泄漏和堵塞電磁排出管——用解碼器查看數據時已看出了渦輪卡堵的癥狀。這是為什么我喜歡物理測量控制壓力的原因了，然而類似的測量可像我之前那樣使用真空表，但這樣我是不會知道隱藏在壓力下的細節的。證明WPS500X壓力傳感器是一個非常出色的工具。
